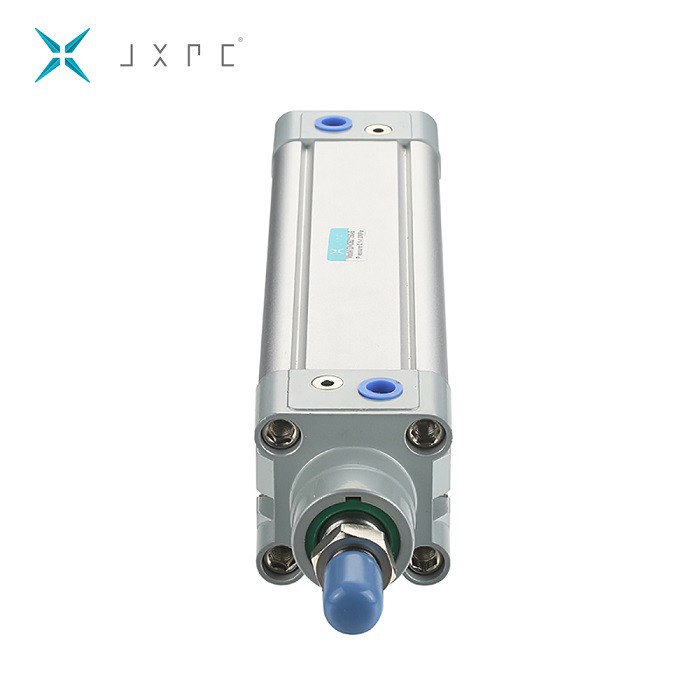

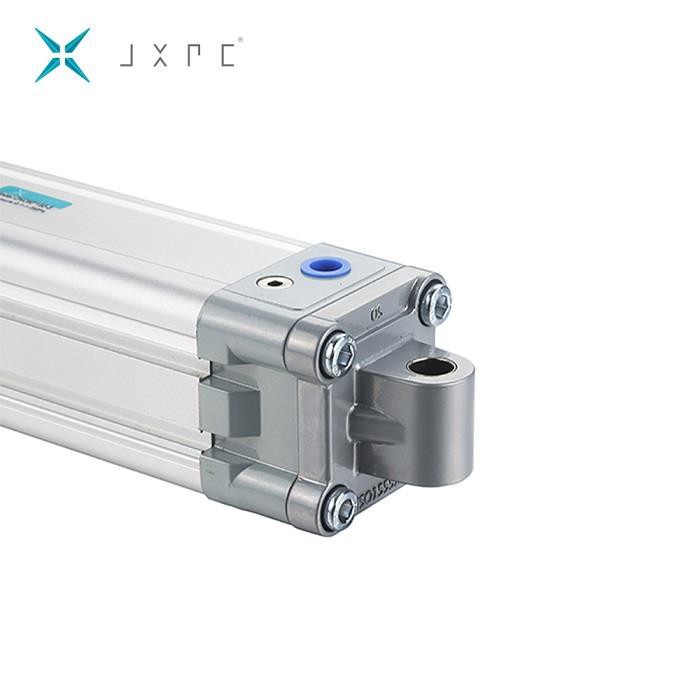

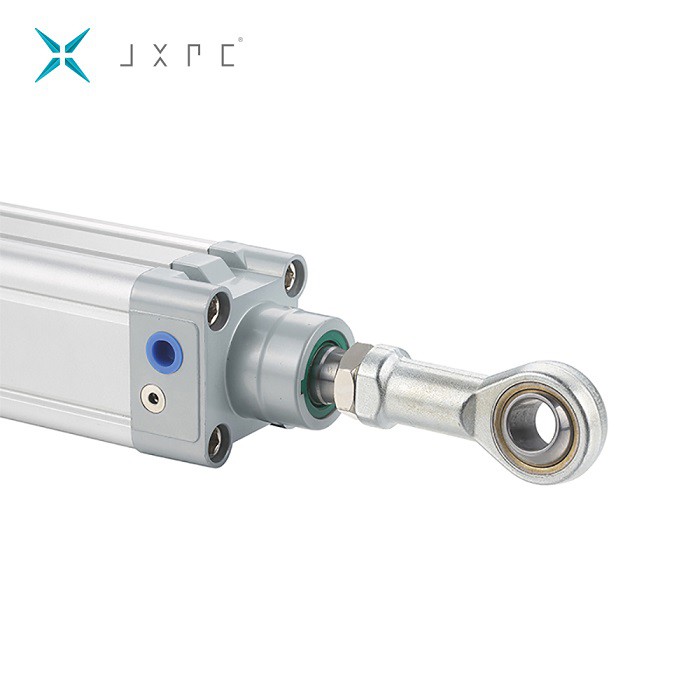

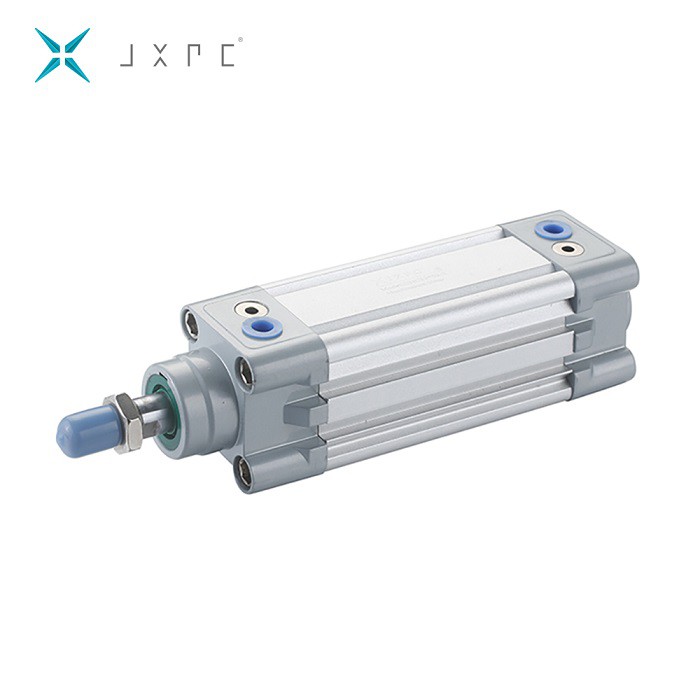

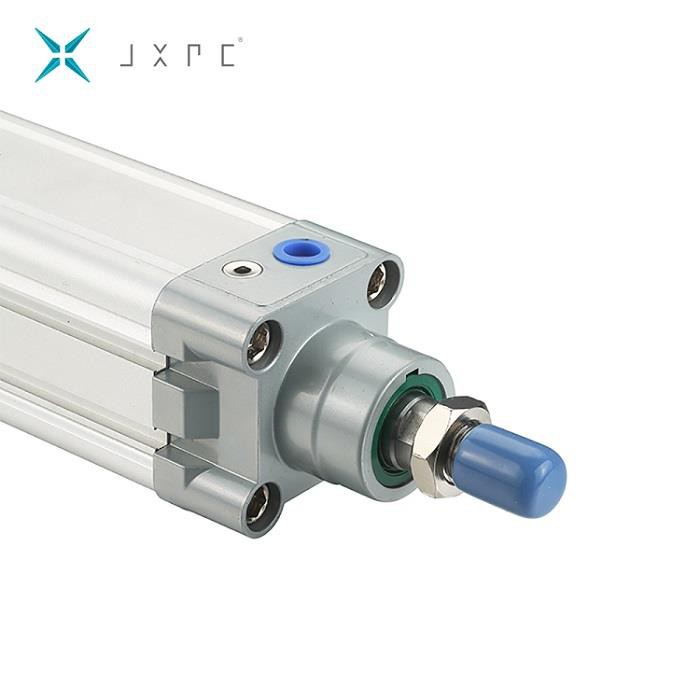

Ciclistes pneumàtics d'aire, cilindre pneumàtic de doble efecte DNC estàndard ISO6431,
Amb una talla de 32,40,50,63,80,100.
Característiques:
1. Disseny estàndard, estructura simple, baixa pressió d’arrencada, moviment suau.
2. Coixí ajustable a les dues cobertes extrems del cilindre per assegurar-se que el cilindre funciona de manera suau, segura i amb poc soroll.
3. Si utilitzeu un rodament autolubricant, la biela del pistó no està lubricada.
4. Biela de pistó de mòlta de precisió per garantir una vida útil llarga.
5. Amb imant i estil de fixació suficient hi ha disponibles.
Especificacions:
Cilindre pneumàtic de la sèrie DNC | ||||||
Alesió (mm) | 32 | 40 | 50 | 63 | 80 | 100 |
Patró de moviment | Doble acció | |||||
Mitjà de treball | Aire filtrat | |||||
Pressió garantida | 1,5Mpa | |||||
Pressió màxima de funcionament | 1.0Mpa | |||||
Pressió de funcionament mínima | 0,1Mpa | |||||
Buffer | Buffer d’aire | |||||
Temperatura Condició | -5-70 ° C | |||||
Velocitat de funcionament | 50-800mm / s | |||||
Mida del port | G1 / 8 '' | G1 / 4 '' | G3 / 8 '' | G1 / 2 '' | ||
Traç estàndard | 25 40 50 80 100 25 160 200 250 320 400 500 | |||||
Traç del buffer | 20 | 22 | 32 | |||
Gamma de traç | 10-2000 | |||||
Alesió (mm) | Traç estàndard (mm) | Carrera del buffer (mm) | Interval de carrera (mm) |
32 | 25 40 50 80 100 25 160 200 250 320 400 500 | 20 | 10-2000 |
40 | |||
50 | 22 | ||
63 | |||
80 | 32 | ||
100 |

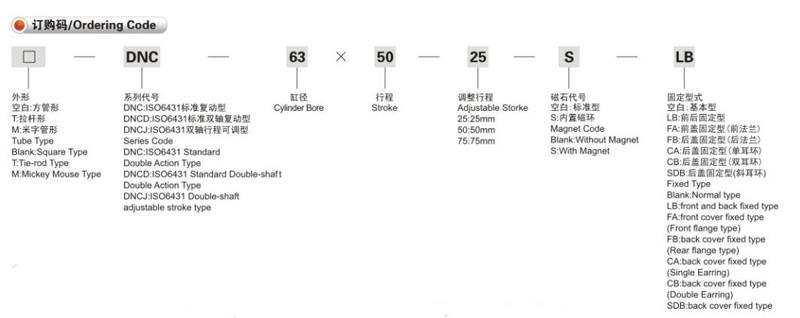

Codi de comanda:

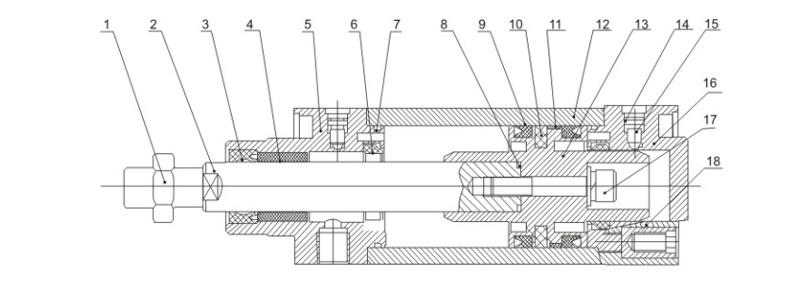

Estructura:
NO. | Designació | NO. | Designació |
1 | Tuerca de pistó | 2 | Rodet de pistó |
3 | Anell de segell de la coberta frontal | 4 | Tenint el petroli |
5 | Portada | 6 | Segell de coixí |
7 | Coberta O-Ring | 8 | O-Ring de vareta del pistó |
9 | Segell de pistó | 10 | Imant (Opcional) |
11 | Anell de desgast | 12 | Barril |
13 | Pistó | 14 | Segell de coixí |
15 | Agulla del coixí | 16 | Coberta posterior |
17 | Cargol hexàgon | 18 | Perfil Bolt |

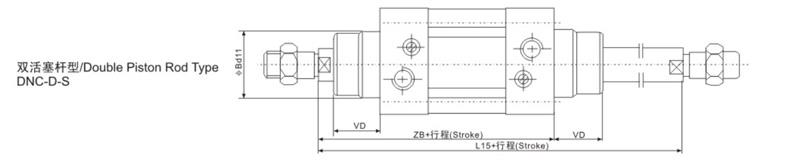

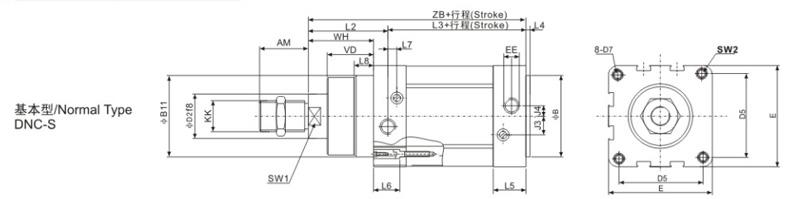

Dimensions principals (mm)
Ànima | AM | B | D2 | D5 | D7 | I | EE (G) | J3 | J4 | KK | L2 | L3 | L4 | L5 | L6 | L7 | L8 | SW1 | SW2 | VD | WH | ZB |
32 | 22 | 30 | 12 | 32,5 | M6 | 45 | 1/8 | 6 | 5.2 | M10X1.25 | 41,6 | 62,8 | 4 | 26 | 16 | 3.3 | 10 | 10 | 6 | 16 | 26 | 120 |
40 | 24 | 35 | 16 | 38 | M6 | 54 | 1/4 | 8 | 6 | M12X1.25 | 44 | 77 | 4 | 29,6 | 16 | 3.6 | 10.5 | 13 | 6 | 20 | 30 | 135 |
50 | 32 | 40 | 20 | 46,5 | M8 | 64 | 1/4 | 10 | 8.5 | M16X1.5 | 51 | 78 | 4 | 30 | 17 | 5.1 | 11,5 | 17 | 8 | 27 | 37 | 143 |
63 | 32 | 45 | 20 | 56,5 | M8 | 75 | 3/8 | 12.4 | 10 | M16X1.5 | 54 | 87 | 4 | 35,6 | 17 | 6.6 | 15 | 17 | 8 | 27 | 37 | 158 |
80 | 40 | 45 | 25 | 72 | M10 | 93 | 3/8 | 12,5 | 8 | M20X1.5 | 62,4 | 95.2 | 4 | 35,9 | 17 | 10.5 | 15.7 | 22 | 10 | 34,7 | 46 | 174 |
100 | 40 | 55 | 25 | 89 | M10 | 110 | 1/2 | 11.8 | 10 | MM20X1.5 | 69,8 | 100,4 | 4 | 39 | 17 | 8 | 19.2 | 22 | 10 | 38.2 | 51 | 189 |
Ànima | 32 | 40 | 50 | 63 | 80 | 100 |
B | 30 | 35 | 40 | 45 | 45 | 55 |
L15 | 46 | 165 | 180 | 195 | 220 | 240 |
VD | 16 | 20 | 27 | 27 | 34,7 | 38.2 |
ZB | 120 | 135 | 143 | 158 | 174 | 189 |
